Hoe kan een zinkplaatlijn met lage rails de afwerking van grote hoeveelheden metaal verbeteren?

Voor fabrikanten die bevestigingsmiddelen, auto-onderdelen, elektrische hardware en andere kleine metalen onderdelen hanteren,JUNDA'SLow-Rail Gantry Barrel Zink-platinglijnbiedt een geautomatiseerde aanpak voor galvaniseren van bulkzink. De low-rail-structuur is vooral handig wanneer de plafondhoogte beperkt is, terwijl roterende cilinders en programmeerbare procesbesturing een consistente coating op complexe componenten ondersteunen.

Een modern vatverzinkingssysteem moet een evenwicht vinden tussen de doorvoer, consistentie van de coating, automatisering, stabiliteit van de apparatuur en faciliteitsvereisten. De Low-Rail Gantry Barrel Zinc Plating Line is ontworpen voor deze uitdagingen door de verwerking van bulkvaten te combineren met geautomatiseerde portaalbewegingen en intelligente procescontrole. JUNDA specificeert alkalisch of zuur verzinken, aanpasbare vatcapaciteiten van 100 kg tot 500 kg per batch, instelbare portaalbeweging van 4–40 m/min en PLC/HMI-besturing. Het systeem ondersteunt ook zink-nikkel-, koper-, nikkel- en verschillende passivatie- of zinkafwerkingsprocessen, waardoor het geschikt is voor flexibele industriële productie van oppervlaktebehandeling.

Inhoudsopgave

1. Wat is een zinkplaatlijn met laag spoor?
2. Waarom is het Low-Rail-ontwerp belangrijk?
3. Belangrijkste specificaties en procesmogelijkheden
4. Wat zijn de belangrijkste productievoordelen?
5. Welke industrieën kunnen dit beplatingssysteem gebruiken?
6. Hoe verbetert intelligente procescontrole de productie?
7. Waar moeten kopers rekening mee houden voordat ze een systeem kiezen?
8. Veelgestelde vragen

Wat is een zinkplaatlijn met laag spoor?

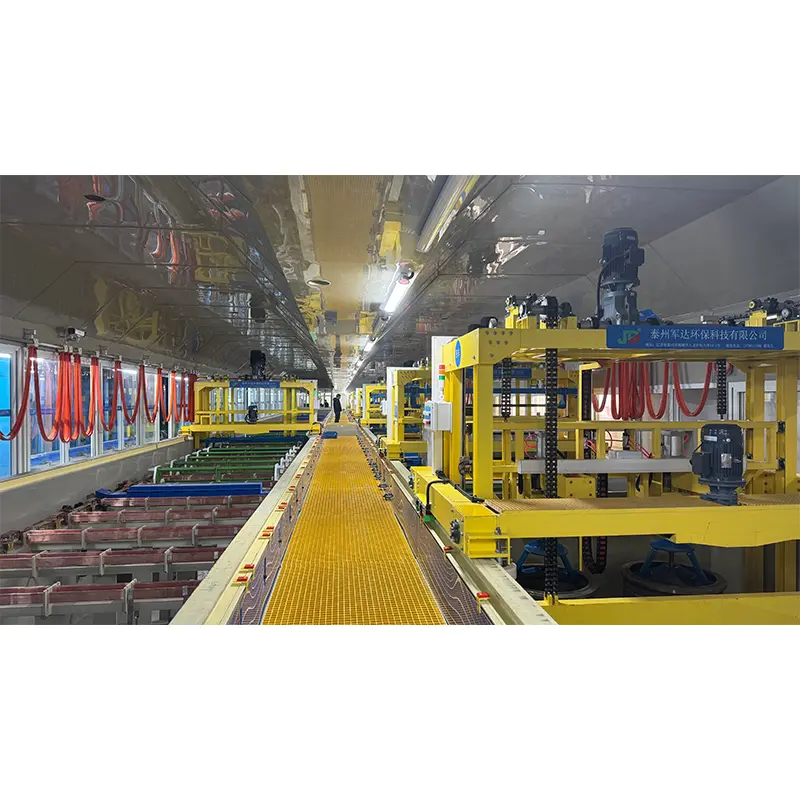

Een Low-Rail Gantry Barrel Zinc Plating Line is een geautomatiseerd galvaniseersysteem ontwikkeld voor de bulkverwerking van relatief kleine metalen componenten. In plaats van onderdelen afzonderlijk op rekken te positioneren, worden componenten in roterende vaten geladen. Tijdens de galvaniseringscyclus verplaatsen of roteren de vaten de onderdelen voortdurend door de behandelingsfasen, waardoor zink meerdere oppervlakken kan bereiken.

De portaalconfiguratie met laag spoor maakt gebruik van een lager gepositioneerde transportstructuur dan veel conventionele bovenliggende portaalopstellingen. Volgens de productspecificaties van JUNDA is deze configuratie bedoeld om de totale hoogtevereisten te verminderen en tegelijkertijd een stabiele horizontale beweging en positioneringsnauwkeurigheid te behouden.

Dit maakt de apparatuur bijzonder relevant voor bestaande fabrieken, renovatieprojecten en faciliteiten waar plafondvrijheid een belangrijke technische beperking is.

Waarom is het Low-Rail-ontwerp belangrijk?

De fabrieksindeling kan rechtstreeks van invloed zijn op de haalbaarheid en kosten van het installeren van een geautomatiseerd galvanisatiesysteem. Een conventionele hogerailopstelling kan een aanzienlijke verticale vrije ruimte vereisen voor takels, vaten, tanks en onderhoudstoegang. Een low-rail configuratie kan meer flexibiliteit bieden bij het werken binnen een beperkte gebouwschil.

Lagere installatiehoogte

De low-rail-architectuur is ontworpen voor faciliteiten waar de beschikbare plafondhoogte beperkt is. Dit kan vooral handig zijn bij het upgraden van een bestaande werkplaats voor oppervlaktebehandeling in plaats van het bouwen van een volledig nieuw gebouw.

Stabiele portaalbeweging

Het portaal zorgt voor gecontroleerd horizontaal transport tussen processtations. JUNDA biedt een instelbare voortbewegingssnelheid van 4–40 m/min, waardoor bewegingsparameters kunnen worden afgestemd op verschillende productie-eisen.

Beter retrofitpotentieel

Omdat fabrieksrenovatieprojecten vaak vaste structurele beperkingen hebben, kan apparatuur die tegemoetkomt aan de bestaande ruimtelijke omstandigheden de vereisten voor herontwerp verminderen. Het low-rail-concept wordt daarom een ​​belangrijke overweging tijdens de initiële fase van de uitrusting.

Belangrijkste specificaties en procesmogelijkheden

Het kiezen van een industriële galvaniseerlijn vereist meer dan het evalueren van het automatiseringsniveau. Kopers moeten de verwerkingscapaciteit, de chemische eigenschappen van de bekleding, de besturingsarchitectuur, de cilinderprestaties, de laagdikte en de afwerkingsvereisten samen onderzoeken.

De apparatuur kan ook worden geconfigureerd rond aanvullende oppervlakteafwerkingsprocessen, waaronder zink-nikkelbeplating, koperbeplating, vernikkeling, driewaardige passivatie, zwart zink, blauw zink en geel zink. De exacte procesvolgorde moet worden afgestemd op het substraat, de coatingspecificatie, het productievolume en de kwaliteitseisen van de klant.

Wat zijn de belangrijkste productievoordelen?

Een goed ontworpen geautomatiseerd plateersysteem zou meer dan één productiemaatstaf moeten verbeteren. De waarde komt voort uit het coördineren van materiaalbehandeling, chemische verwerking, procestiming en kwaliteitscontrole binnen één productieworkflow.

1. Efficiënte bulkverwerking

Vatbeplating is met name geschikt voor schroeven, moeren, bouten, ringen en andere kleine onderdelen die samen kunnen worden verwerkt. De aangegeven vatcapaciteit van JUNDA bedraagt ​​500 kg per batch, waarbij op maat gemaakte configuraties beschikbaar zijn volgens de projectvereisten.

2. Consistente oppervlaktedekking

Continue rotatie van de loop helpt verschillende oppervlakken van de werkstukken bloot te stellen aan de galvaniseringsoplossing. Dit is waardevol voor componenten met schroefdraad, uitsparingen en onregelmatige geometrieën waarbij consistent contact met de elektrolyt belangrijk is.

3. Minder handmatige handelingen

Geautomatiseerd portaaltransport kan de herhaalde handmatige overdracht tussen processtations verminderen. Dit kan fabrikanten helpen de consistentie van de workflow te verbeteren en tegelijkertijd de afhankelijkheid van handmatige materiaalverplaatsing te verminderen.

4. Flexibel productiebeheer

Dankzij de PLC- en HMI-besturingsarchitectuur kunnen operators procesparameters bewaken en aanpassen via een gecentraliseerde interface. Receptgebaseerd beheer kan productwisselingen ook eenvoudiger maken wanneer verschillende componenttypen hetzelfde productiesysteem delen.

5. Ondersteuning van verlichting van waterstofverbrossing

Voor toepasselijke componenten van hoogwaardig staal kan de lijn bakovens bevatten voor verlichting van waterstofverbrossing. De juiste behandelingstemperatuur en -duur moeten altijd worden bepaald op basis van het materiaal, de toepasselijke normen en de technische specificaties van de klant.

Welke industrieën kunnen dit beplatingssysteem gebruiken?

DeLow-Rail Gantry Barrel Zink-platinglijnis vooral bedoeld voor kleine metalen onderdelen die een corrosiebestendige oppervlaktebehandeling op zinkbasis vereisen. Typische toepassingen zijn onder meer:

• Bevestigingsmiddelen:schroeven, moeren, bouten en ringen.
• Auto-onderdelen:remgerelateerde onderdelen, chassiscomponenten en connectoren.
• Elektrische hardware:terminals en geleidende connectoren.
• Landbouwmachines:kleine metalen onderdelen die bescherming tegen corrosie vereisen.
• Industriële hardware:metalen precisiecomponenten die worden gebruikt in algemene apparatuur.

Voor fabrikanten die meerdere typen onderdelen produceren, kan geautomatiseerde vatverwerking ook een praktisch platform bieden voor de productie van gemengde producten, op voorwaarde dat de componentgeometrie, chemie, beladingsomstandigheden en procesroutes compatibel zijn.

Hoe verbetert intelligente procescontrole de productie?

Een van de meer opvallende kenmerken die JUNDA beschrijft, is de intelligente fuzzy-besturingstechnologie. Traditionele geautomatiseerde galvaniseerapparatuur kan wijzigingen in de PLC-programmering vereisen wanneer productieroutes worden gewijzigd. Een flexibeler besturingsconcept kan deze afhankelijkheid verminderen door bewegingslogica te genereren uit gedefinieerde procesinformatie.

Volgens de productinformatie van JUNDA kan het besturingssysteem meerdere procesroutes ondersteunen en kunnen operators de dompel-, plateer- en druppeltijden aanpassen zonder PLC-programma's te herschrijven. Het ondersteunt ook de automatische retourzending van niet-conforme onderdelen voor herplating.

Deze aanpak kan waardevol zijn in productieomgevingen met een hoge mix, waar het productieschema regelmatig verandert. In plaats van elke productwijziging als een groot programmeerproject te beschouwen, kunnen operators werken met vooraf gedefinieerde procesrecepten en instelbare parameters.

Potentiële controlevoordelen

• Via het besturingssysteem kunnen meerdere productrecepten worden beheerd.
• Dompel- en druppeltijden kunnen worden aangepast aan de procesvereisten.
• Productieroutes kunnen worden aangepast met minder afhankelijkheid van PLC-programmeerspecialisten.
• Workflows voor het opnieuw plateren kunnen worden opgenomen in het productiebeheer.
• Op HMI gebaseerde bediening biedt een gecentraliseerde interface voor procesbewaking.

Waar moeten kopers rekening mee houden voordat ze een systeem kiezen?

De aanschaf van een geautomatiseerde galvaniseerlijn is een technische beslissing voor de lange termijn. Kopers moeten het volledige productieproces evalueren in plaats van zich alleen op de prijs van de apparatuur te concentreren.

1. Afmetingen en gewicht van onderdelen:Bevestig dat de componenten geschikt zijn voor vatverwerking en dat de beladingsomstandigheden compatibel zijn met het vatontwerp.
2. Benodigde batchcapaciteit:Stem de vatcapaciteit af op het daadwerkelijke productievolume, de productmix en de beoogde cyclustijd.
3. Plateringschemie:Bepaal of alkalisch zink, zuur zink, zink-nikkel of een ander proces vereist is.
4. Coatingspecificatie:Definieer de vereiste dikte, uiterlijk, corrosieweerstand en passivatie-eisen vóór het ontwerp van de apparatuur.
5. Fabriekshoogte:Meet de beschikbare plafondruimte en onderhoudsruimte om te bepalen of een low-rail opstelling geschikt is.
6. Automatiseringsvereisten:Bepaal of volledig automatische of semi-automatische bediening beter aansluit bij de productiedoelstellingen.
7. Ondersteuning na verkoop:Bevestig de regelingen voor installatie, inbedrijfstelling, training, onderhoud en technische ondersteuning.

JUNDA stelt dat haar technische diensten procesontwerp, productie van apparatuur, installatie, inbedrijfstelling en training van operators omvatten. De productinformatie specificeert ook een garantie van 12 maanden op de apparatuur.

Voor extra context kunnen kopers JUNDA's Gantry Barrel Plating Line-assortiment bekijken bij het vergelijken van verschillende geautomatiseerde configuraties voor het plateren van vaten.

Veelgestelde vragen

Kunnen verschillende producten op dezelfde galvaniseerlijn worden verwerkt?

Ja. Het systeem is ontworpen om de gemengde productie van meerdere productsoorten en procesroutes te ondersteunen. De werkelijke compatibiliteit hangt af van de geometrie van de componenten, de chemie, de belastingsomstandigheden en de vereiste procesvolgorde.

Is de Low-Rail Gantry Barrel Zinc Plating Line geschikt voor bevestigingsmiddelen?

Ja. Schroeven, moeren, bouten en ringen behoren tot de typische bevestigingstoepassingen waarvoor geautomatiseerd verzinken van vaten geschikt is.

Wat is het voordeel van een low-rail portaalsysteem?

Het belangrijkste voordeel is dat er minder installatiehoogte nodig is in vergelijking met hogere portaalconfiguraties. Dit kan het systeem nuttig maken voor retrofitprojecten of fabrieken met beperkte plafondruimte.

Welke vatcapaciteit is beschikbaar?

JUNDA specificeert een standaard configureerbaar bereik van ongeveer 100–500 kg per batch. De uiteindelijke capaciteit moet worden bepaald op basis van de kenmerken van de onderdelen, productiedoelen, vatontwerp en de volledige procesindeling.

Kan de plaatdikte worden aangepast?

Het gepubliceerde technische bereik is 5–25 μm. De juiste laagdikte is afhankelijk van de productspecificatie van de klant, het doel van corrosiebestendigheid, het substraat, de chemische eigenschappen van de bekleding en de toepasselijke normen.

Ondersteunt het systeem automatisch opnieuw plateren?

Ja. JUNDA stelt dat zijn intelligente besturingssysteem de automatische retourzending van geïnspecteerde niet-conforme onderdelen voor opnieuw plateren kan ondersteunen, waardoor kwaliteitscorrectie in de productieworkflow kan worden geïntegreerd.

Conclusie: is deze configuratie geschikt voor uw productie?

Een Low-Rail Gantry Barrel Zinc Plating Line kan een praktische oplossing zijn voor fabrikanten die op zoek zijn naar geautomatiseerd bulkverzinken terwijl ze werken binnen een beperkte fabriekshoogte of retrofitbeperkingen. Met roterende cilinderverwerking, verstelbare portaalbeweging, PLC/HMI-besturing, aanpasbare batchcapaciteit en ondersteuning voor meerdere oppervlakteafwerkingsprocessen kan het systeem worden geconfigureerd rond diverse industriële productievereisten. Als u een nieuw galvanisatieproject plant, een bestaande lijn upgradet of een geautomatiseerde oplossing op lage hoogte evalueert,neem contact met ons opom uw componentspecificaties, productiecapaciteit, fabrieksindeling, coatingvereisten en aangepaste plateerlijnconfiguratie met JUNDA te bespreken.
