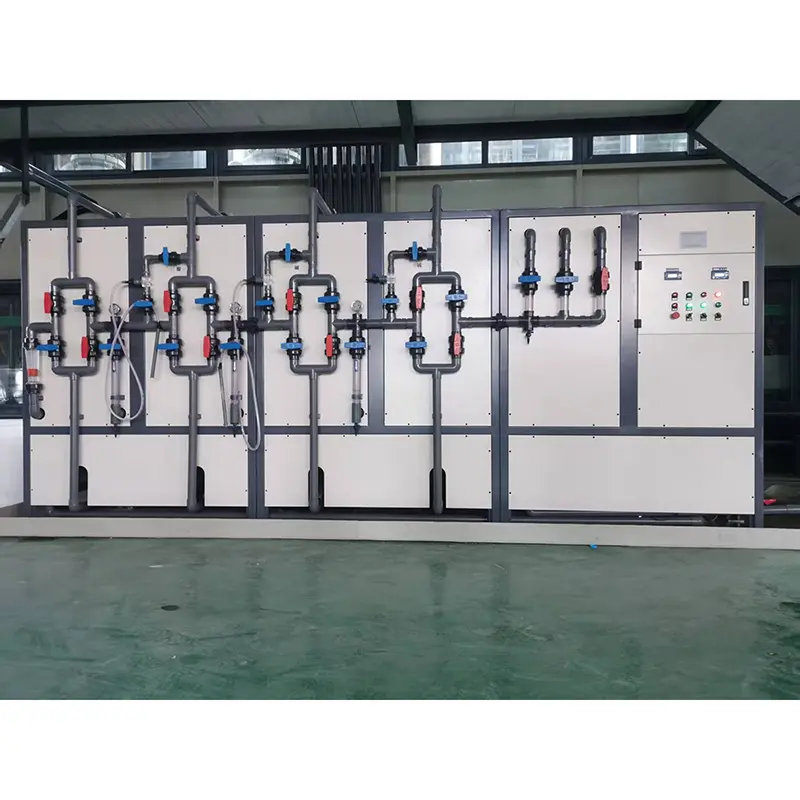

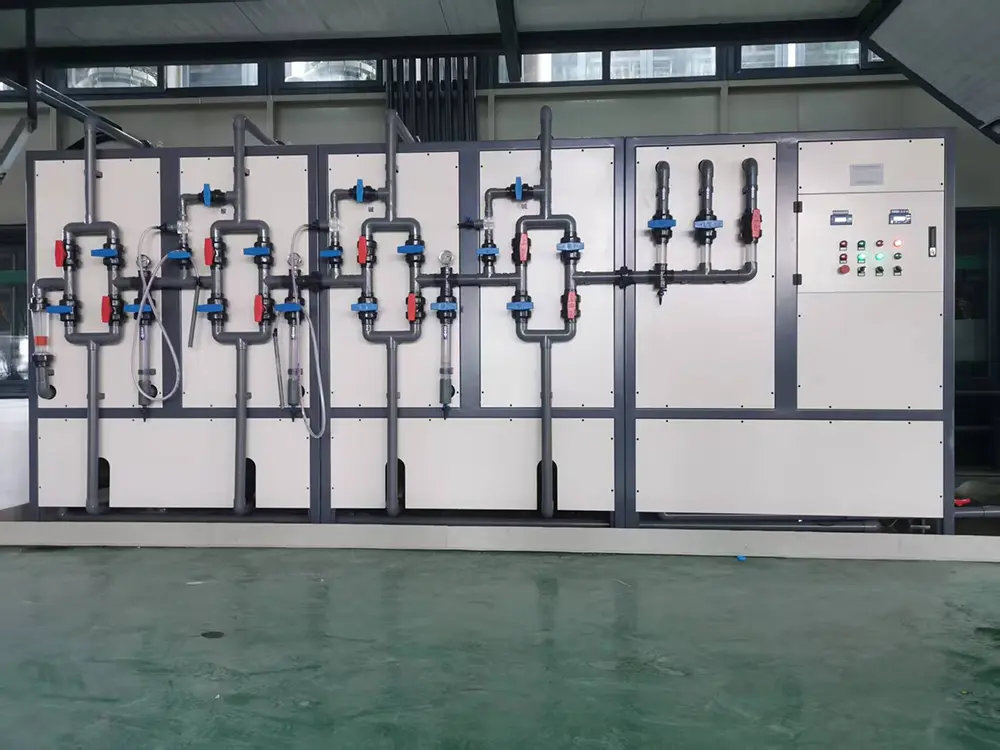

Verchroomde tankwaterrecyclingapparatuur

Spoelwater voor verchromen bevat waardevol chroom dat doorgaans verloren gaat tijdens conventionele afvalwaterzuiveringsprocessen.

Onze waterrecyclingapparatuur voor verchroomde tanks maakt tot 99% chroomterugwinning en tot 95% waterhergebruik mogelijk, waarbij afvalwater wordt omgezet in herbruikbare galvaniseringsoplossing en schoon spoelwater.

In plaats van chroom als gevaarlijk afval te behandelen, zorgt dit systeem voor een galvanisch waterrecyclingproces met gesloten lus, waardoor het chemicaliënverbruik, de slibproductie en de druk op de naleving van de milieuwetgeving aanzienlijk worden verminderd.

Deze oplossing is geschikt voor zowel zeswaardig chroom (Cr⁶⁺) als driewaardig chroom (Cr³⁺) plateringslijnen.

Waarom het terugwinnen van chroomafvalwater noodzakelijk is

Afvalwater van verchromen is een van de meest gereguleerde industriële afvalwaterstromen vanwege de toxiciteit en het verlies aan chemische waarde.

Belangrijkste industriële uitdagingen:

● Hoge kosten van chroomverlies in spoelwater

● Strenge milieulozingslimieten (controle van het Cr-gehalte vereist)

● Gevaarlijke slibafvoerkosten

● Hoog zoetwaterverbruik in galvaniseerlijnen

● Toenemende druk om te voldoen aan de eisen van Zero Liquid Lozing (ZLD).

In conventionele systemen wordt chroom chemisch gereduceerd en als slib weggegooid, wat resulteert in verlies van waardevolle grondstoffen en hoge bedrijfskosten.

Technologieën voor chroomspoelwaterterugwinning

Wij bieden twee industriële terugwinningstechnologieën, afhankelijk van uw chroomprocestype.

1. Zeswaardig chroomterugwinningssysteem (ionenuitwisselingstechnologie)

Voor traditionele Cr⁶⁺-platinglijnen maakt het systeem gebruik van selectieve anionenuitwisselingshars om chromaat- en dichromaationen uit spoelwater op te vangen.

Werkingsprincipe:

Chromaationen worden geadsorbeerd door ionenuitwisselingshars

Regeneratie produceert geconcentreerd chroomzuur

Het concentraat wordt direct teruggevoerd naar het galvaniseerbad

Schoon water wordt hergebruikt in het spoelsysteem

Resultaat:

Chroomherstel tot 99%

Stabiel herstel van de badconcentratie

Minimale productie van chemisch afval

2.Trivalent chroomherstelsysteem

Voor moderne Cr³⁺-platingsystemen gebruiken we omgekeerde osmose onder hoge druk (tot 120 bar) om problemen met hoge osmotische druk te overwinnen.

Werkingsprincipe:

● Voorfiltratie verwijdert zwevende vaste stoffen

● Hogedruk RO concentreert chroomoplossing

● Permeaatwater wordt gerecycled naar de spoeltank

● Het concentraat wordt teruggevoerd naar het galvaniseerbad

Technische hoogtepunten:

● Bedrijfsdruk: tot 120 bar

● Chroomafstoting: tot 99,8%

● Waterterugwinning: tot 95%

● Energieverbruik: 1,5–2,7 kWh/m³

Gesloten processtroom

Zeswaardig Chrome-herstelproces (IX-systeem)

1. Spoel de wateropvang uit de galvaniseerlijn

2. Voorfiltratie (10 μm)

3. Ionenuitwisselingsadsorptie van Cr⁶⁺

4. Schoon water keert terug naar de spoeltank

5. Harsregeneratieproces

6. Geconcentreerd chroomzuur keerde terug naar het bad

Trivalent Chrome-herstelproces (RO-systeem)

1. Spoelwateropvang

2. UF + voorfiltratie

3. RO-concentratie onder hoge druk

4. Waterhergebruik doordringen

5. Het concentraat wordt teruggevoerd naar het galvaniseerbad

6. Optioneel polijsten in tweede fase

Belangrijkste specificaties

Voor een geïntegreerde behandeling kan ons chroomspoelwaterrecyclingsysteem worden geconfigureerd met extra fasen, waaronder UF-voorbehandeling, tweede passage RO voor boorzuurverwijdering en een verdamper voor geen vloeistoflozing.

Gesloten processtroom

Zeswaardig Chrome-herstel (IX-systeem):

Trivalent Chrome-herstel (HPRO-systeem):

Uit casestudies blijkt dat hogedruk RO-systemen >99,8% afstoting van chroom en sulfaat bereiken, en voldoen daarmee aan de eisen voor direct hergebruik in het galvaniseerproces.

Belangrijkste voordelen

● Het chroomherstelsysteem vermindert het verbruik van chroomchemicaliën tot 99%.

● Het gesloten systeem elimineert de lozing van chroom in afvalwaterstromen.

● Het hergebruikspercentage van water kan oplopen tot 95%, waardoor de vraag naar zoet water aanzienlijk afneemt.

● De slibproductie wordt tot bijna nul gereduceerd vergeleken met conventionele behandelingssystemen.

● Maakt naleving van strikte milieulozingsregels mogelijk.

● Ondersteunt systeemintegratie zonder vloeistofontlading (ZLD).

● Geschikt voor zowel zeswaardig als driewaardig chroomprocessen.

Toepassingen

Ons chroomspoelwaterterugwinningssysteem wordt veel gebruikt in:

● Decoratief verchromen van auto's

● Hardverchromen (hydraulische stangen, rollen, mallen)

● Afwerking van onderdelen voor de lucht- en ruimtevaart

● Productie van badkamerhardware en kranen

● Galvanische werkplaatsen met productie met meerdere lijnen

● Industriële oppervlaktebehandelingsinstallaties

Het systeem is geschikt voor zowel nieuwe galvaniseerlijnen als retrofitprojecten.

Waarom kiezen voor JUNDA

Als professionele fabrikant van galvaniseer- en oppervlaktebehandelingsapparatuur combineren wij galvanisatieprocestechniek + waterbehandelingstechnologie + automatiseringscontrole.

Onze voordelen:

Fabrieksmatig technisch ontwerp en productie

Dubbele expertise in galvaniseerproces + afvalwaterbehandeling

Aangepast systeemontwerp op basis van de lay-out van de fabriek

Bewezen industriële toepassingservaring

CE-gecertificeerde apparatuur voor milieubescherming

Technische ondersteuning en optimalisatieservice op lange termijn

We begrijpen niet alleen apparatuur, maar ook galvanische chemie en optimalisatie van de productie-efficiëntie.

Veelgestelde vragen

Wat is een verchroomde tankwaterrecyclingapparatuur?

Het is een industrieel afvalwaterzuiveringssysteem dat chroom terugwint uit spoelwater en zowel water als chemische oplossingen hergebruikt in een gesloten proces.

Hoe werkt chroomterugwinning?

Chroomionen worden uit het spoelwater gescheiden door middel van ionenuitwisseling of omgekeerde osmose onder hoge druk, waarna de geconcentreerde oplossing wordt teruggevoerd naar het galvaniseerbad.

Wat is het voordeel van chroomherstelsystemen?

Ze verminderen het verbruik van chroomchemicaliën, elimineren de afvoer van slib en maken tot 95% hergebruik van water in galvaniseerinstallaties mogelijk.

Kan dit systeem werken voor driewaardig verchromen?

Ja. Hogedruk RO-technologie is speciaal ontworpen voor Cr³⁺-systemen met hoge osmotische druk.
